(Tuto) Montage Sonde Lambda Denso DX 0109

[yoan]

Salut,
Pour ceux qui veulent monter des sondes lambdas DENSO .
Ils existe 3 références :
- DOX 0204 --> Longeur 360mm pour précata
- DOX 0206 --> Longeur 850mm pour aprés-cata
- DOX 0109 --> Longeur 750mm pour précata et aprés-cata

C'est cette dernière qui nous intéresse car elle est 40% moins cher à l'achat
Elle est moins cher car elle ne dispose pas du connecteur (gris) de branchement .
Il faut récupérer une patrie du câblage aussi que le connecteur de notre ancienne sonde de régulation.

Matériels pour effectué l'opération:
Clé de 22 (plate ou a œil), Pince coupante, pistolet thermique , pince à dénudée, pince multi.

La sonde DENSO ce présente ainsi.

Capture d’écran 2020-09-26 à 09.02.24.png (74.58 Kio) Vu 5989 fois

Contenu du Kit DOX 0109:
La sonde sans connecteurs et les splices pour effectuer les jonctions des fils de manières étanches + de l'anti seize.

Dévisser votre ancienne sonde avec la clé plate de 22mm.

Reculer la gaine de protection (afin d'avoir assez de longueur pour couvrir les futurs connectiques de la nouvelle sonde) et la bloquer avec un tyrap (rislan).

Couper a l'endroit voulu.

Dénudé d'environ 0.6mm

Dénudé des 2 cotés , (on vois ici le splice rose qui vas faire la jonction entre les 2 câbles)

Positionner les 2 câbles à l'intérieur et serré avec une multi-prise.

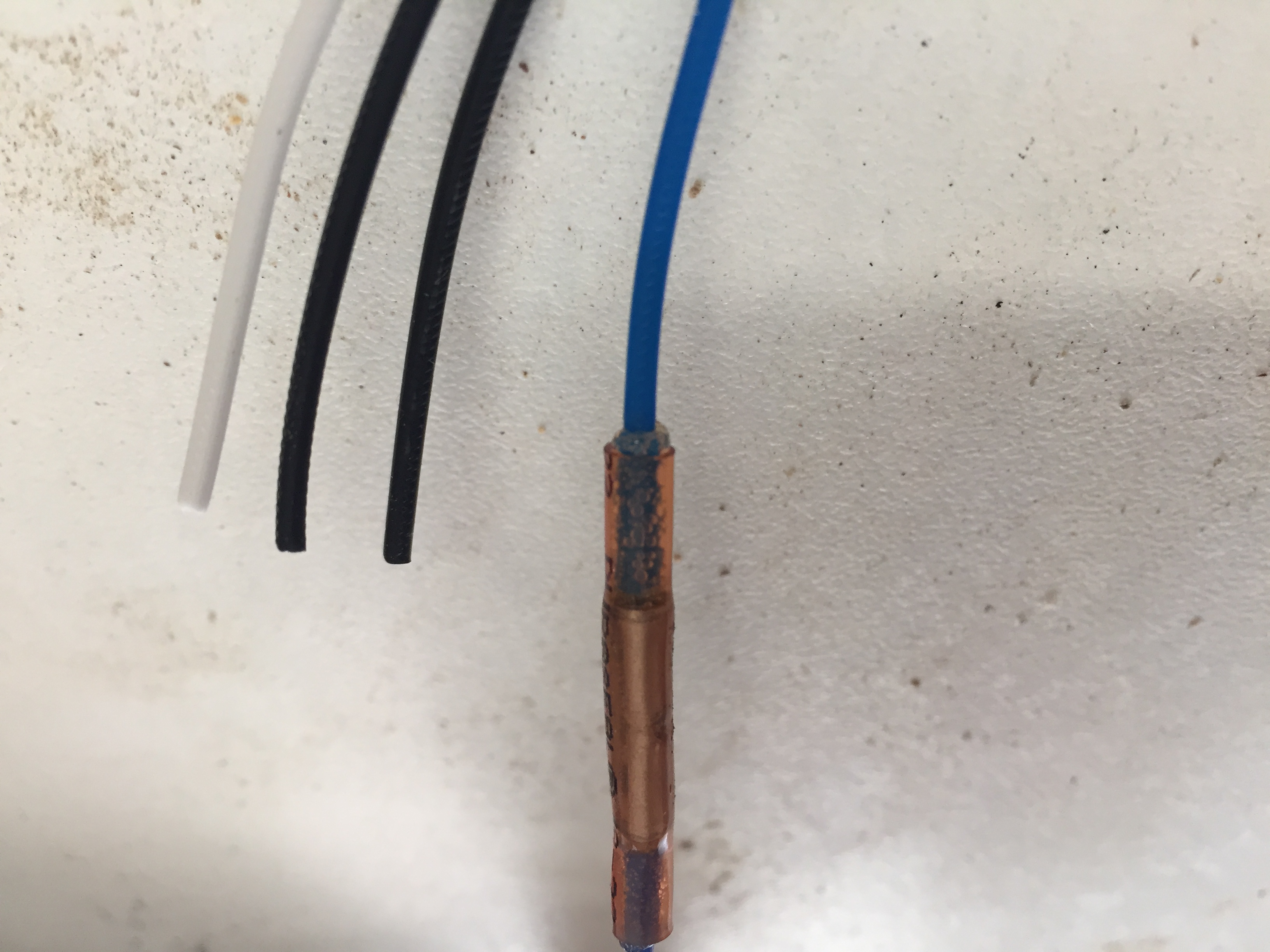

Chauffer doucement le Splice avec le pistolet thermique.

Il faut que le liquide d’étanchéité sorte des 2 coté du Splice.

Procéder la même opération sur les autres fils.

Les connexions sont : noir --> noir / noir--> noir / bleu--> bleu / blanc --> blanc (facile non)
Vous pouvez couper les fils en décaler afin que les splices ne soit pas au même endroits (pas comme sur la photo)

Retirer la tyrap (rislan) et ajuster la longueur de la protection.

Avant le montage de la sonde, mettre de l'anti-seize sur les filets (graisse à base de cuivre) fourni, Cela empêchera que la sonde ne ce soude sur son support.

Voici le schéma de branchement pour d'autres des sondes génériques :

Le couple de serrage de la sonde Lambda DX 0109 est de 35 - 45 NM

Bon montage

[JLouis42]

La longueur dénudée c'est 0.6cm (6mm) pas 0.6mm...
... mais le lecteur intelligent aura rectifié de lui-même (la photo aide les lecteurs un peu moins intelligents)

[yoan]

Ou tu as raison une petite erreur de ma part (0.6 cm)

[arcanoé]

Yoan a raison et c'est très bien expliqué, souder lequel fil auquel, tout ça sauf qu'on ne peut pas coiffer le six pans de la sonde qui est logé dans une cavité formée par le bouclier thermique. Je me suis débrouillé avec une longue clef en tôle - à prévoir donc pour le démontage et remontage avec un petit tournevis plat pour libérer la prise.

[yoan]

Pour dévisser les sondes dans les cavités du bouclier thermique, tu peux utiliser cet outil:

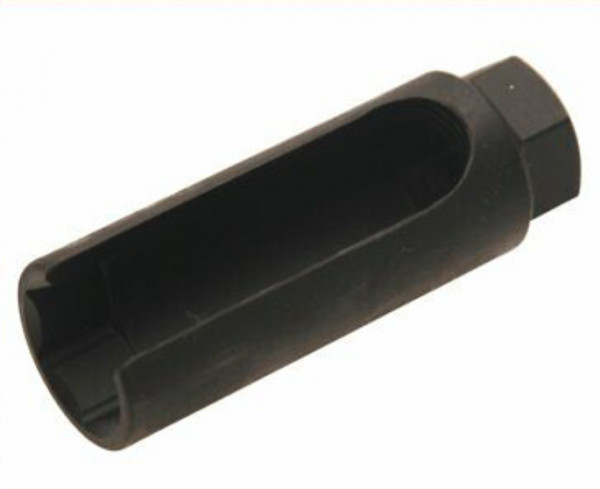

Douille ouverte de 22mm 1/2 (spéciale lambda)
