Montage support plaquette freins avant

[chris30000]

Bonjour à tous…

En cette période de confinement, j'ai donc décidé de m'occuper un peu de ma MR pour lui faire un bon entretien et lui refaire une beauté.

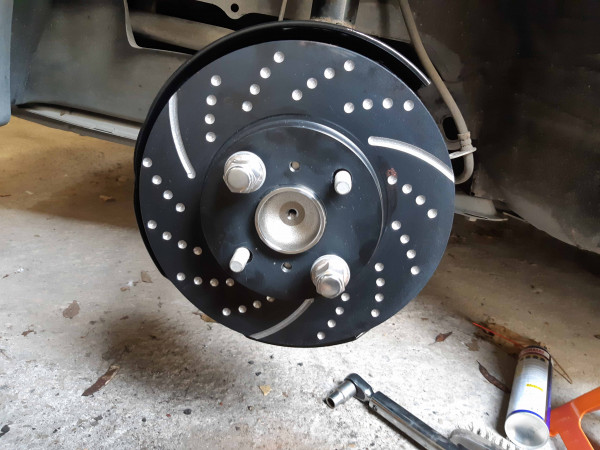

J'ai donc remplacé disques et plaquettes avant et arrière et de peindre les étriers en rouge..

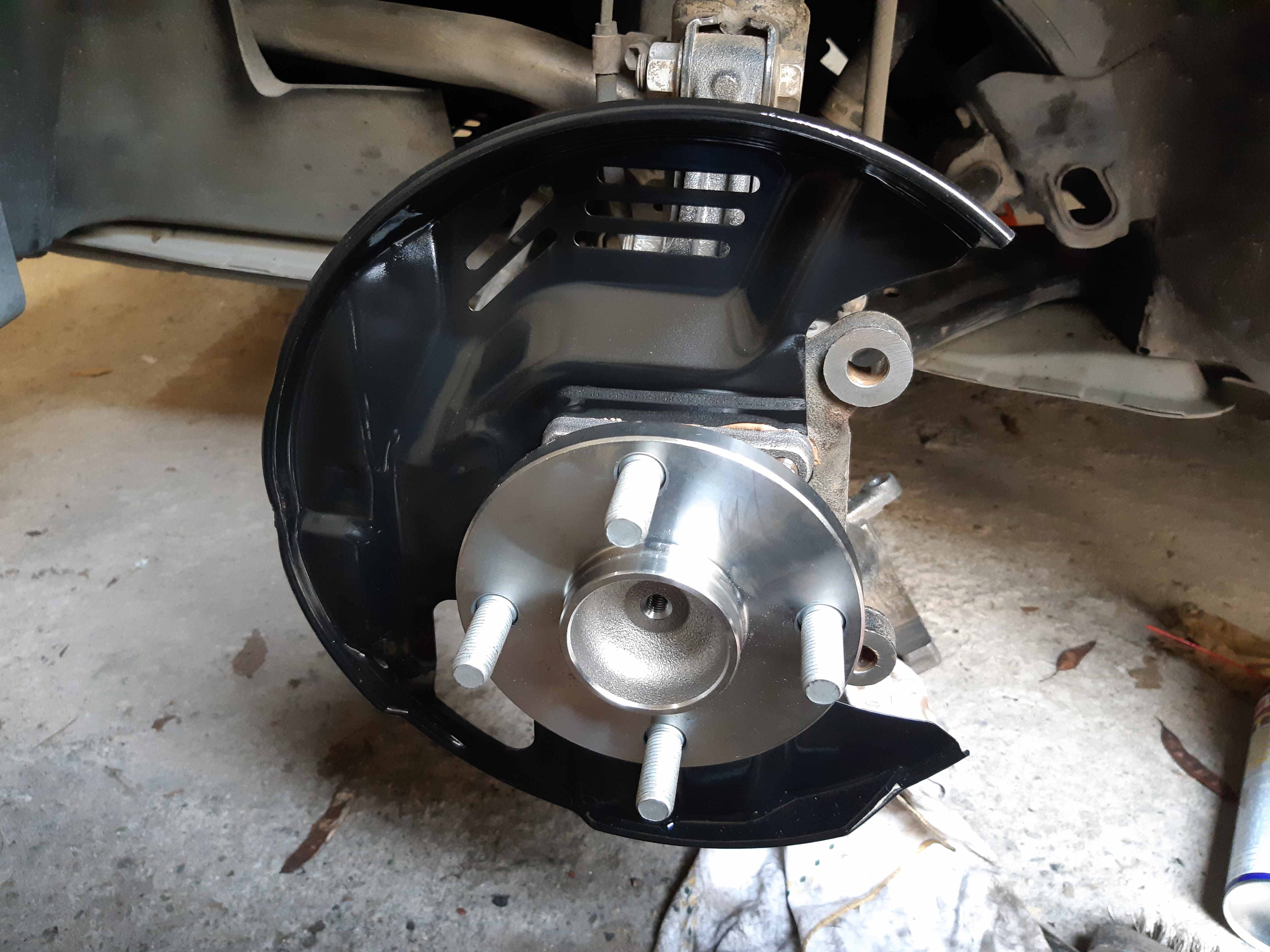

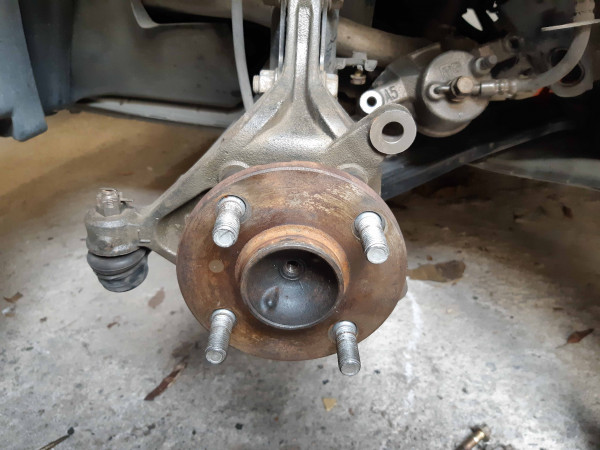

J'ai eu aussi la surprise en vérifiant le moyeu avant gauche de trouver quelques points dur en le faisant tourner à la main.. Du coup remplacement du moyeu aussi..

Lors du remontage, j'ai eu un doute sur le sens de montage des petites plaques métalliques en haut et bas de chaque plaquettes…
Comme un idiot, j'ai démonté le coté droit et gauche en même temps et du coup, je ne peu pas prendre comme modèle l'autre roue de la voiture.

Savez-vous quelle est la plaque qui va en haut et celle qui va en bas de l'étrier ?? Cf photo ci dessous


Merci beaucoup..

[telgnal]

J'ai recherché en vain sur le net pour te donner l'information .
J'opterais pour monter comme la photo sur le carton celle en haut en haut etc .
Les vues sur les schémas sont trop petites pour discerner .
Je me demande si en faisant un montage pour essai il n'y aurait pas qu'une possibilité de placer ces pièces ?
Comme elles portent deux références leur sens doit être respectés il me semble.
Attention les freins c'est du sérieux élément de sécurité .
A+

[MR917]

J'ai trouvé ça sur MR2 ROC. De mémoire on ne peut pas les monter à l'envers.

Frein AV

[chris30000]

Merci à tous..
J'avais regardé aussi sur le net mais je n'avais rien trouvé de vraiment significatif..

En effet, les deux sont différentes.
J'ai réussi, en faisant un essais, à les monter indifféremment en haut ou en bas de l'étrier, donc attention à l'erreur!

Je pense avoir trouver ma réponse en tapant la référence de la pièce sur Google et en ne regardant que dans les images.
Il y a quelques photos de la pièce emballée avec la réf de Toy sur le sachet.
Les photos sont assez précise pour pouvoir faire la différence entre les deux pièces.
La différence se situe au niveau du bas de chaque pièce.

Celui du bas 47717-52020-1:

Celui du haut 47716-52020-1:

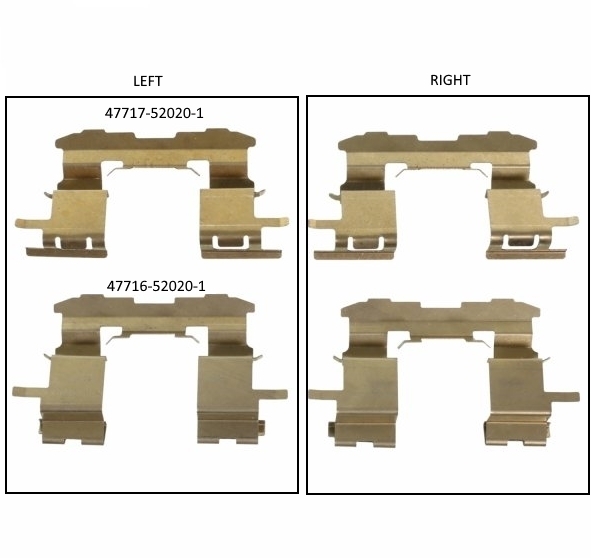

les deux cote à cote:

Si cela peu aider d'autres membres à ne pas chercher pour rien…
Le mieux est quand même de ne pas démonter les deux coté de la voiture en même temps afin d'avoir toujours un montage complet pour exemple..
Et en plus je le savais…!
Mais bon, ca m'apprendra !!

[chris30000]

J'ai trouvé un post dans la bible ou les photo sont de bonne qualité.
viewtopic.php?f=12&t=13136
Mais c'est bizarre..j'ai l'impression que c'est l'inverse de ce que j'ai dit plus haut…
Pourtant il y a bien les réf Toy sur les photo que j'ai posté plus haut…
Et sur la doc, le 47716 est bien en haut..

Pffffff...

[telgnal]

Dur à voir sur la photo cela semble le contraire de ton dessin .
Celle qui à les deux" tétons "qui dépassent semble être placée en haut .
Celle avec un seul en bas .
Rien de sur .

[chris30000]

Je suis d'accord avec toi Telgnal..
au vu des photos, c'est ce que ça donne..
Et sur plusieurs photo que je vois c'est effectivement monté comme cela..
Mais si on regarde les ref toy et les pièces en photo dans leurs sachets, celui avec les deux tétons qui dépassent est le 47717 et donc d'après la doc, elle irait en bas..
D'où mon interrogation….

[chris30000]

Mince...je viens de me rendre compte que j'ai posté dans la Bible...pourtant il me semblait bien avoir mis le sujet dans la section frein..
Désolé..
Si un admin veut bien déplacer le sujet dans la section adéquate afin de ne pas polluer la Bible..
Merci beaucoup..
et encore désolé pour cette erreur..

[telgnal]

Pas de doute ,sur mes deux cotés c'est monté comme ça .
2 tétons en haut .
A+

[telgnal]

Sur ma MR celle avec deux tétons en haut .
J'ai vérifié des deux cotés .

[chris30000]

Ok..
J'ai plus qu'a redémonter..
Merci beaucoup..

donc cela donne ceci :


[telgnal]

Euréka
en regardant la photo des supports et le dessin en dessous sur le dessin les références sont inversées cela explique tout .
A mon avis sujet clos .
A+

[telgnal]

Oui c'est ça sauf que sur ton dessin les références sont inversées la 46716 à deux tétons .
Ca serait bien de rectifier depuis le début .
J'espère t'avoir renseigné sur ce coup.
Sur la première photo en jaune je pense que c'est une erreur de sachet.c'est une 16
A+

[chris30000]

Euréka
en regardant la photo des supports et le dessin en dessous sur le dessin les références sont inversées cela explique tout .
A mon avis sujet clos .
A+

C'est quoi qui est inversé ?

Si tu parles de la première doc que j'ai posté, oui je m'en suis rendu compte.
Plus bas j'ai mis la doc de toy dans le bon sens..

[MR917]

Ce sont les références sur ton dessin qui sont inversées : le clip du haut avec 2 tétons est la ref 47716 (et non 46176) .
