Branchement autoradio

[Stéphane]

Bonsoir,

Le MR que j'ai acheté m'a été fourni avec un autoradio K7 SONY TF4301 qui fonctionne parfaitement.
Il fonctionne mais il est moche et il ne remplit pas la console car il lui manque le pourtour et il laisse un vide très disgracieux en dessous.
En plus les K7 j'en ai plus beaucoup en stock.

Mais le vendeur m'a aussi donné un autoradio CD TOYOTA 58805 neuf en boite d'origine comme ça :



Il serait parfait en look et en fonction pour mon usage s'il n'avait pas un léger petit défaut : il ne s'allume pas.

Le brochage DIN autorise pourtant peu d'erreur, y aurait il un détail dans les manips qui m'aurait échappé ?
Je sais bien que ça arrive parfois, mais la panne d'origine est quand même assez peu fréquente ...

Dans le doute j'ai remonté le SONY qui fonctionne nickel, ceci tendant à éliminer un défaut d’alimentation genre fusible externe ou autre.
J'ai ouvert le TOYOTA en espérant y trouver un fusible mort ou autre truc anormal: rien.

Si quelqu'un a une idée je suis preneur. :wink:

Stéphane

[MR917]

Il ne s'allume que contact mis.
Tu as bien branché les 4 connecteurs derrière ?

[Stéphane]

J'ai mis les 3 connecteurs et l'antenne.
Il y en aurait un 4ème ?

Stéphane

[Patou]

Il me semble bien aussi qu'il y avait quatre connecteurs !

[Stéphane]

Allons bon ...
Je n'ai pas de chargeur CD, c'est pas lui votre 4ème ?

Je vais retourner voir si j'en aurais oublié un quelque part.

Stéphane

[chrisoups]

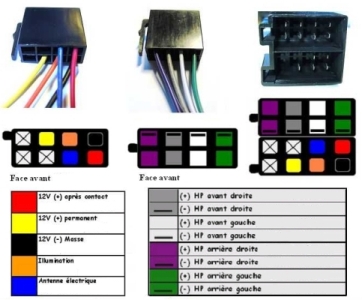

normalement tu as comme sur la photo un rouge, un jaune (ou orange des fois) , un noir et le bleu pour ton antenne..
le orange c'est pas tous.


[Stéphane]

Voilà toute ma fortune au niveau connecteurs :




Ils n'ont pas du tout l'aspect des tiens.


Stéphane

[chrisoups]

montre nous la couleur des fils pour t'aider ce serait mieux non? la on voit rien :roll:

[Stéphane]

Ma femme est partie avec le Toy, je te fais ça demain matin. :wink:

Stéphane

[chrisoups]

Ma femme est partie avec le Toy, je te fais ça demain matin. :wink:

Stéphane

quoi tu l'a prété a ta femme :shock:
tu aimes le risque... inconscient va..... :lol:

[MR917]

J'ai un poste 58806 qui a la même façade. Les 3 connecteurs de ta photo se mettent en bas, mais il y a deux autres prises sur le haut du poste, et je crois qu'une d'entre elles (la large) est utilisée.

[Stéphane]

Ma femme est partie avec le Toy, je te fais ça demain matin. :wink:

Stéphane

quoi tu l'a prété a ta femme :shock:
tu aimes le risque... inconscient va..... :lol:

En fait le prétexte pour l'acheter a été qu'elle pourrait l'utiliser quand elle voudrait.
Car d'un autre côté j'ai aussi besoin de l'autre véhicule (HONDA Civic) pour y mettre des trucs encombrants de temps en temps.
Pas le choix maintenant, faut que j'assume. :-D

Stéphane

[Stéphane]

J'ai un poste 58806 qui a la même façade. Les 3 connecteurs de ta photo se mettent en bas, mais il y a deux autres prises sur le haut du poste, et je crois qu'une d'entre elles (la large) est utilisée.

Voici le cul de mon autoradio.






Comme toi j'utilise mes 3 connecteurs en bas, mais en haut je n'ai rien à y raccorder.
Tu as un chargeur CD ou c'est un connecteur qui arrive du véhicule ?

Stéphane

[MR917]

Les prises sont les mêmes sur mon autoradio. Je n'ai pas de changeur.
Il y a un 4ème connecteur sur la voiture qui va dans le connecteur en haut à droite (sur la photo).

[Stéphane]

Les prises sont les mêmes sur mon autoradio. Je n'ai pas de changeur.
Il y a un 4ème connecteur sur la voiture qui va dans le connecteur en haut à droite (sur la photo).

Il est peut être là le problème alors ...
L'idéal serait que tu puisses débrancher ce 4ème afin de voir si l'autoradio continue à réagir.
Mais je comprendrais bien évidemment que tu n'aies pas envie d'aller te casser les doigts derrière ... :-D

Ce qui est bizarre c'est que nulle part je n'aie vu de 4ème connecteur ou de prise en attente pour y raccorder un 4ème connecteur.
Je vais repartir en exploration dès ce soir. :wink:

Merci en tous cas.

Stéphane
