[TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar leon8121 » 30 Mai 2018 02:43

  • Plaquettes neuve, ici les EBC YellowStuff DP41295R / DP41107R
  • Clé de 12
  • Clé de 8
  • repousse piston
  • 1L de liquide de frein DOT 5.1 = MOTUL DOT 5.1 BRAKE FLUID ou MOTUL RBF600
  • Pince multiple
  • Bocal de récupération de liquide de frein

Enlever les roues

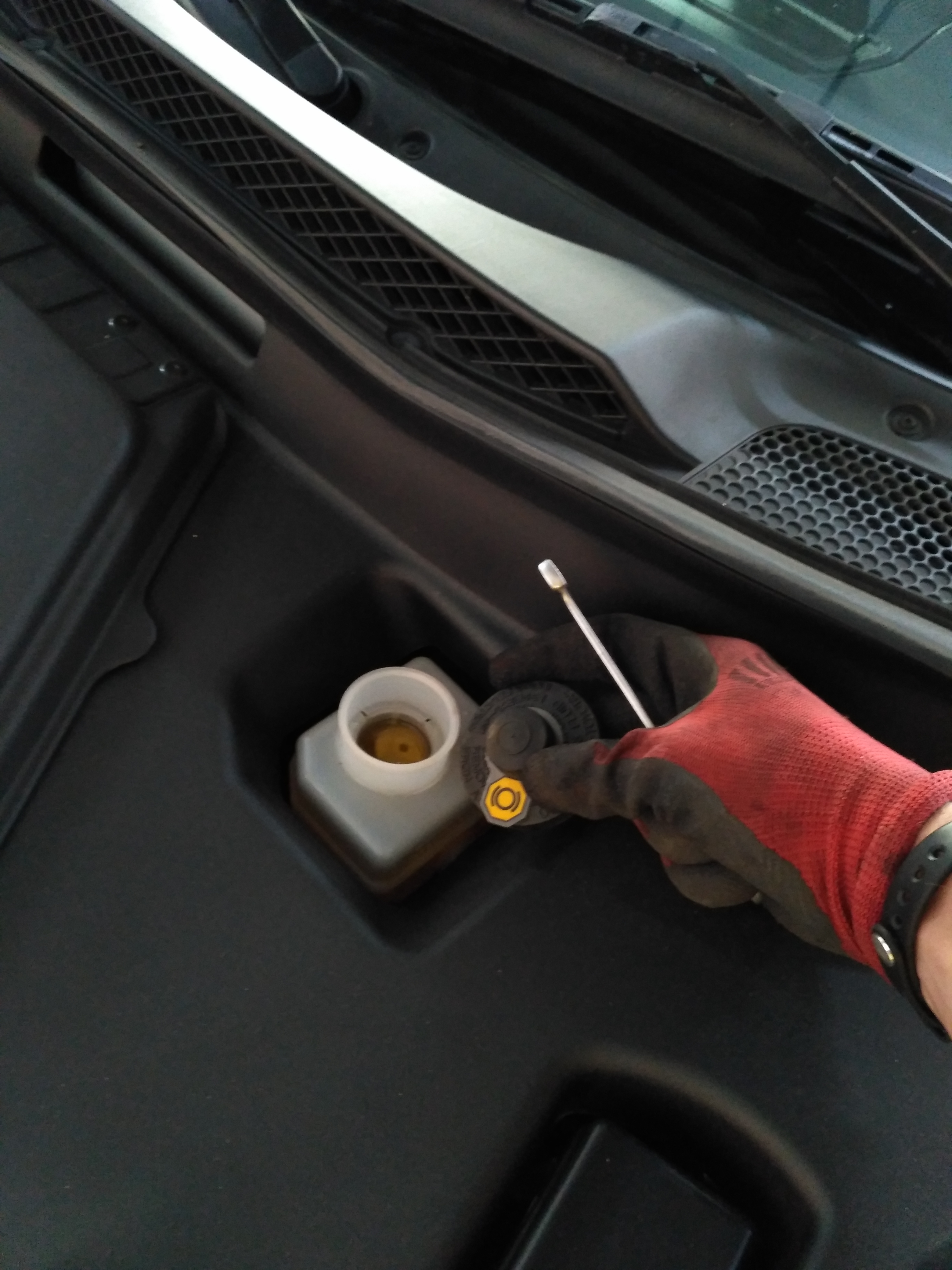

On ouvre le bocal situé à l'avant sous le capot


Freins avant

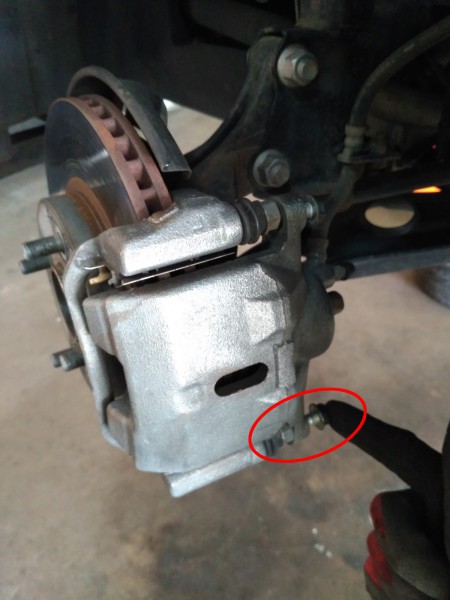

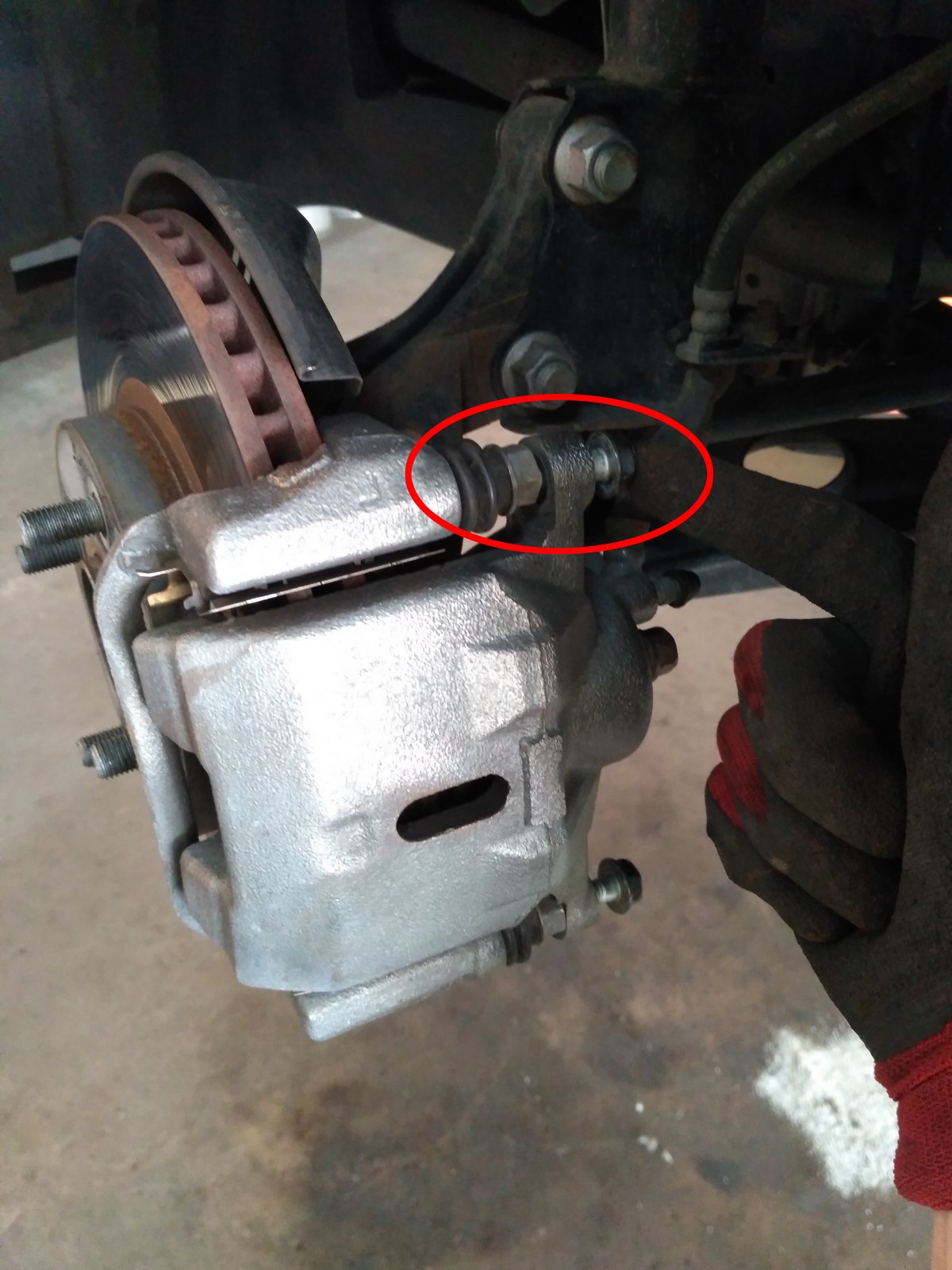

on retire les 2 vis qui tiennent l'étrier, clé de 12



Attention à pas laisser pendre l'étrier par la durit, on l'attache avec un p'tit cable sur le ressort de l’amortisseur ou on le bloque derrière le disque

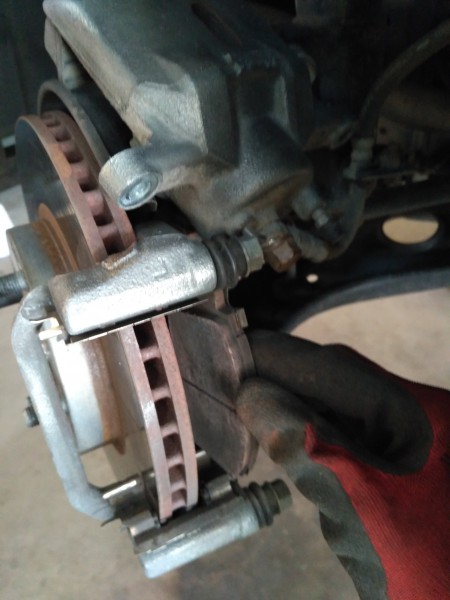

les plaquettes sont de chaque coté du disque

vous avez juste à les faire coulisser pour les retirer

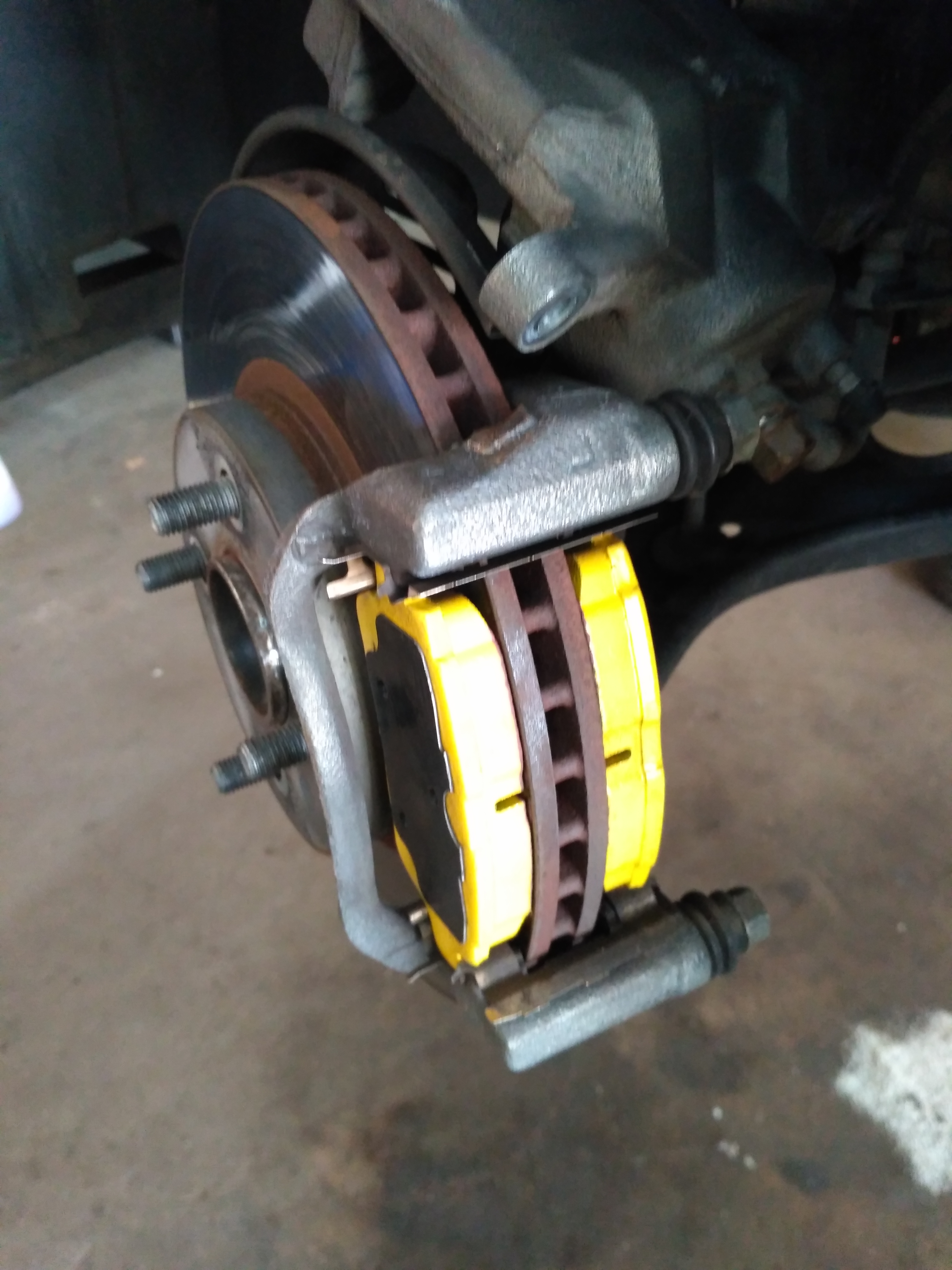

Metter les nouvelles plaquettes en place

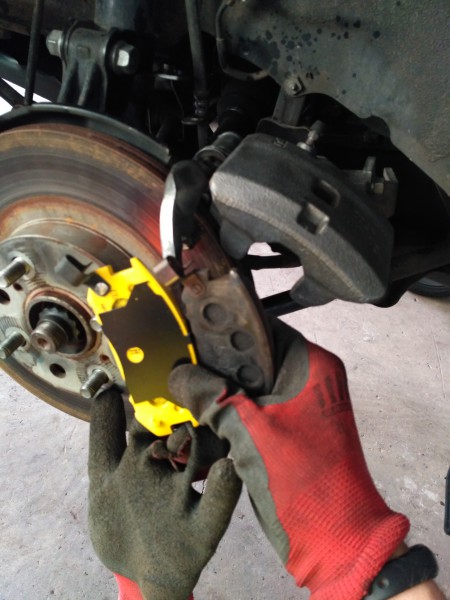

la petite lame en métal permet de prévenir lorsque les plaquettes sont usées


pour remettre l'étrier vous aurez surement besoin de repousser le piston, prenez une grande pince multiple et serrer celui-ci, il devrait rentrer tout doucement

une fois qu'il est rentré

on remet en place l'étrier

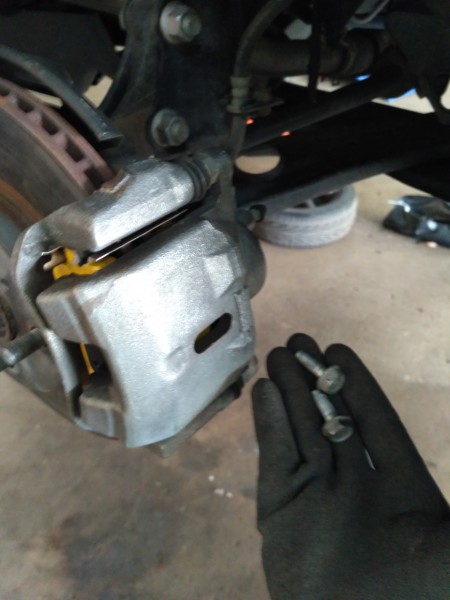

et on remet les 2 vis

Frein Arrière

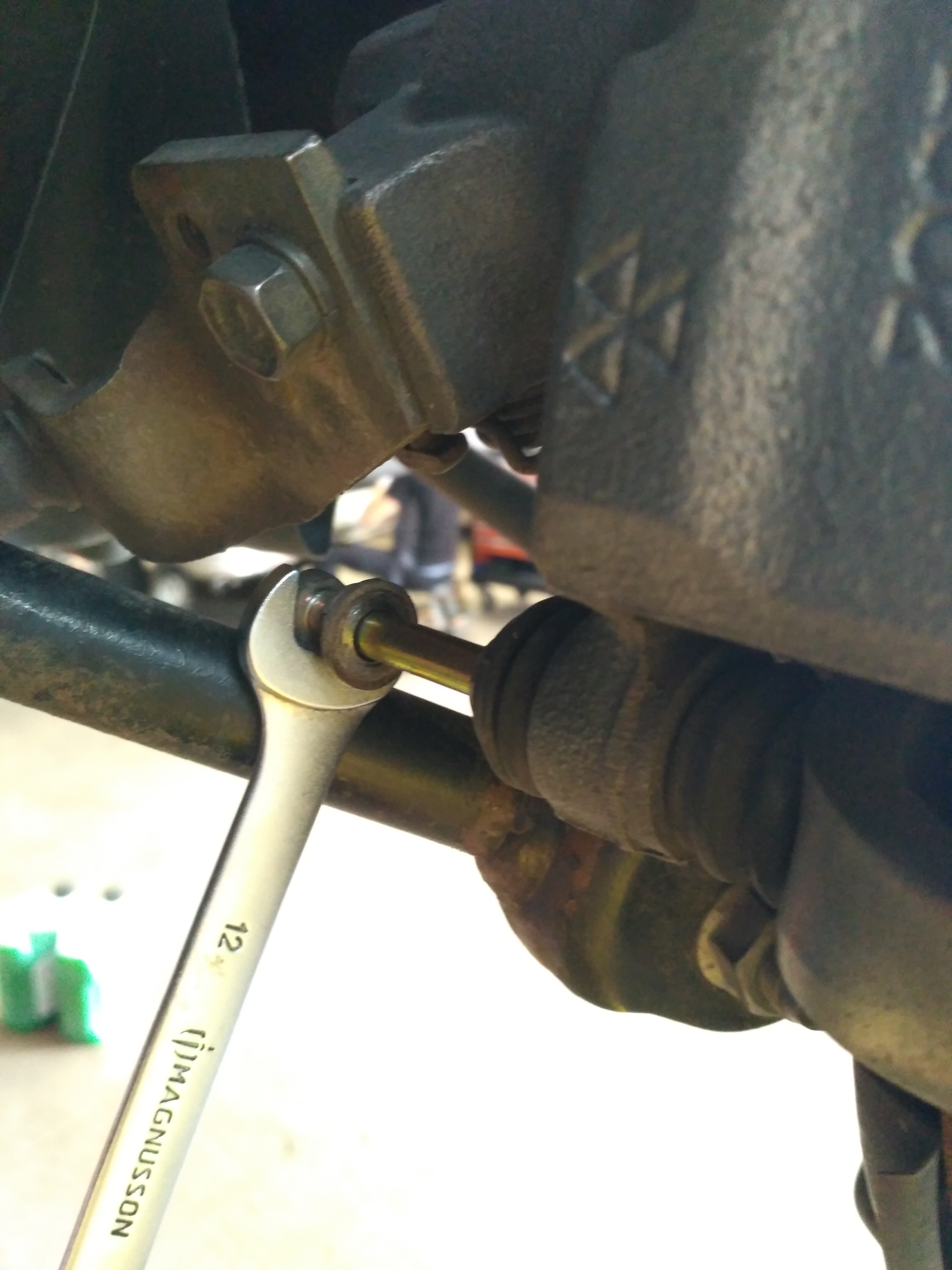

on retire la vis du bas uniquement car on ne retire pas l'étrier, on va seulement le pivoter vers le haut

avec notre clé de 12

pour avoir du jeu dans le pivotement de l'étrier, on retire la fixation de la durit

on voit le câble du frein à main

On peut aussi détacher celui-ci pour avoir encore plus de liberté de mouvement et pas tirer sur la durite
on retire la goupille à l'aide d'une pince

puis on retire l'attache en tirant dessus (c'est une forme de U qui est juste clipsé)

Puis on retire la vis et le câble de frein à main est libre

une fois l'étrier pivoté vers le haut

vous pourrez retirer les plaquettes et mettre les nouvelles

Pour le piston, vous devrez utiliser un repousse piston comme celui-ci

Il suffira de prendre l'empreinte dans les tétons et de visser pour faire rentrer le piston

Une fois le piston rentré, on peut remettre l'étrier en place et sa vis

ne pas oublier de rattacher la durite et le câble de frein à main si vous l'avez détaché.

A ce niveau les roues peuvent être remonté, mais autant y voir plus clair et les remonter après la purge.

Purge du liquide de frein

On commence par la roue arrière droite !
on retire le cache et on ouvre la vanne

avec une clé plate de 8

on laisse couler dans un bocal ATTENTION, le liquide de frein est très très corrosif


C'est mieux d'être 2, pendant que qqn pompe la pédale de frein pour faire sortir l'ancien liquide, on contrôle le niveau et lorsqu'il est bas on ajoute le nouveau liquide, on pompe et lorsque le liquide devient plus clair on ferme la vis et on arrête de pomper et on passe sur la roue arrière gauche, puis la roue avant droite pour finir par la roue avant gauche.

On n'oublie pas de refermer le bocal !

On remonte les roues si ça n'a pas déjà été fait plus haut.

Aller faire un tour et faite plusieurs freinages, si la pédale est molle, il y a surement des bulles d'air dans le circuit, il faut pomper et ouvrir chaque vanne de purge de chaque roue, tjs avec cette ordre, AR droite, AR gauche, AV droit, AV gauche)
Modifié en dernier par leon8121 le 12 Juin 2018 09:21, modifié 6 fois.
[CHERCHE]
  • Centre de roue d'origine sigle Toyota contre Centre de roue d'origine avec sticker MR
  • Intérieur alu FL (tweeters, poignées)
[VENDS]
  • bloc antenne
Avatar de l’utilisateur
milosavljevicm
Ultras du forum
Messages : 12418
Enregistré le : 31 Oct 2012 22:28
Localisation : Eragny sur Oise

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar milosavljevicm » 03 Juin 2018 00:18

MERCI pour les illustration s!

L'étrier est fait pour ne pas avoir besoin de l'enlever complètement au changement des plaquettes. On enlève juste une vis des coulisseaux et on le bascule vers le haut.
Toyota MRS 2001 RHD Gris - HardTop Noir - Sparco 16" Noir - Turbo Greddy T517Z (TD0616G) - Collecteur Turbo TopSecret - Catalyseur Sport PTR - Silencieux PTR - Échangeur Air/Eau PWR - Injecteurs Blitz 525cc - Radiateur d'huile + Capteur pression/température - ACT HDSS - ShortShifter TRD - Douilles sélecteur BV sur roulements- Kit JDL + par-choc AV TopSecret - Barre anti-rapprochement AV/AR - Renfort Inférieur AV/Central X/AR - Combinés Filetés ZENKY - Biellettes de réglage parallélisme AR - Barre anti-roulis AV 22mm - Disques AV/AR Rainurés Percés - Plaquettes CARBOTECH - Flexibles HEL - Double ventilateur sans climatisation...
Avatar de l’utilisateur
leon8121
Pistard
Messages : 893
Enregistré le : 06 Mai 2013 10:57
Localisation : Lyon

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar leon8121 » 03 Juin 2018 20:22

oui c'est aussi possible... mais c'est pas une vis de plus qui prend du temps et c'est plus pratique pour repousser le piston, en tout cas c'est plus pratique pour faire les photos et l'expliquer :)
[CHERCHE]
  • Centre de roue d'origine sigle Toyota contre Centre de roue d'origine avec sticker MR
  • Intérieur alu FL (tweeters, poignées)
[VENDS]
  • bloc antenne
Avatar de l’utilisateur
JLouis42
Pistard
Messages : 1205
Enregistré le : 16 Oct 2012 15:01
Localisation : Saint-Etienne

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar JLouis42 » 03 Juin 2018 22:15

Tuto très bien fait et illustré.

J'aurai rajouté 2 commentaires:

Le premier pour se défausser et dégager la responsabilité du forum à l'"américaine" : un petit baratin qui dit "Vous allez toucher un organe majeur de sécurité, si vous ne pensez pas avoir toutes les compétences pour ce travail confiez le à un spécialiste. L'auteur de ce tuto et le forum MR-S Passion dégagent toute responsabilité, etc... bla, bla".

Le deuxième plus pratique pour mettre en garde lorsque l'on repousse les pistons contre le possible débordement du réservoir de compensation.
Normalement ça ne doit pas arriver sauf que tu achètes une voiture d'occasion dont les plaquettes sont usées (réservoir de compensation presque au mini) et avant la vente le vendeur refait le plein au maxi car ça fait bien mieux entretenu quand toutes les jauges sont au maxi. Un mois plus tard tu dois changer les plaquettes et ça déborde en repoussant les pistons.
MR2 italien Aout 2004 Image Gris Meteor, int cuir moutarde, pot inox Remus Typ879
Avatar de l’utilisateur
Dieamond
Boulet en chef
Messages : 22681
Enregistré le : 17 Mar 2003 11:59
Localisation : 92 - Courbevoie
Contact :

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar Dieamond » 04 Juin 2018 10:36

JLouis, pour le "disclaimer", tres bonne idee, je vais le mettre en rouge dans toute La Bible !

Sinon en complément, avant de repousser les pistons, j'ouvre le bocal de liquide, je trouve que ca facilite le repoussage et si ca me parrait trop haut, je mets des chiffons autour
Avatar de l’utilisateur
Dieamond
Boulet en chef
Messages : 22681
Enregistré le : 17 Mar 2003 11:59
Localisation : 92 - Courbevoie
Contact :

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar Dieamond » 04 Juin 2018 10:57

Voilà, j'ai même mis ça dans toute la section MR-S, ca evitera les soucis possibles si un a----i nous sort qu'il pense monter des susp aftermarket devant et laisser l'origine derrière :p
Avatar de l’utilisateur
leon8121
Pistard
Messages : 893
Enregistré le : 06 Mai 2013 10:57
Localisation : Lyon

Re: [TUTO] remplacement plaquettes de freins + purge liquide de frein

Messagepar leon8121 » 04 Juin 2018 22:16

Dieamond a écrit :JLouis, pour le "disclaimer", tres bonne idee, je vais le mettre en rouge dans toute La Bible !

Sinon en complément, avant de repousser les pistons, j'ouvre le bocal de liquide, je trouve que ca facilite le repoussage et si ca me parrait trop haut, je mets des chiffons autour

c'est ce que j'ai fait en + donc je met à jour le tuto dans ce sens
