[ Tuto + PDF ] changement des injecteurs

[yoan]

Salut a tous
Voici comment procéder afin de changer ses injecteurs.

Matériel a utiliser : petit cliquet avec douille de 10 et 12 ou clef plates, pince plate.

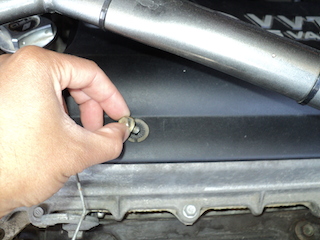

Commencer par débranché le Négatif de la batterie et démonter le cache plastique couvre culasse.
Avec un cliquet de 10.

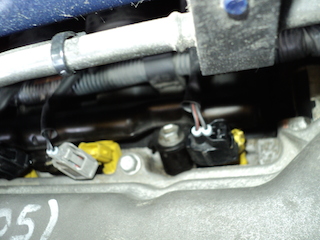

Les injecteurs ce situe sur la partie coté habitacle du moteur.
(Ici ce sont des injecteur jaunes de 2ZZ).

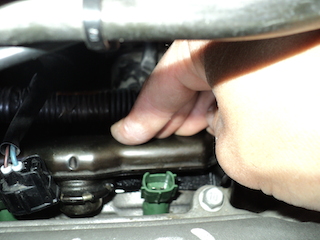

Débrancher les 2 premiers injecteurs.


Déconnecter la durite sur la culasse avec une pince plate ou autre.


L'on débranche la durite afin de facilité la déconnexion des prises des 2 injecteurs qui sont derrières...

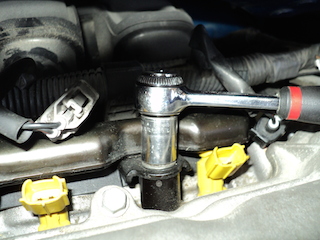

Dévisser la rampe d'injection avec le cliquet et la douille de 12.
( Il y a 2 vis de maintien ).


Désolidariser délicatement la rampe en tirant vers le haut, puis désolidarisé les injecteurs en les poussant vers le bas.
De l'essence vas couler par la rampe, lorsque vous retirez les injecteurs de celle-ci.
(Il ce peut que les amortisseurs d'injecteurs restent dans les puits, les retirer avec un petit tournevis plat ou autre...)


Comparatif injecteur 1ZZ (vert) et 2ZZ (jaune).
Ici l'on vois l' injecteur avec son amortisseurs qu'il faut remplacer ( entouré en rouge ) .
Remplacer également les joints toriques ( entouré en bleu ).


Insérer les nouveaux injecteurs dans les puits du bloc.


Pousser légèrement la rampe d'injection vers le bas afin que les joints torique et les amortisseurs d'injecteurs entre en contact et étanchéifient le tout.


Remonter la durite et rebranché les injecteurs puis reconnecter la batterie.

Démarrer le véhicule et effectuer un contrôle visuel au niveau des injecteurs ( il ce peux que le véhicule démarre qu' au bout du 2eme tour de clef car la rampe ce remet en pression )

Si tous et OK, remonter le cache couvre culasse.

PS:
référence Toyota des 4 bagues ( joins toriques pour injecteurs) : 9030107024
référence Toyota des 4 isolants ( amortisseur d'injecteurs) : 2329173010

Voila :wink:

[milosavljevicm]

Merci pour le tuto.

Je mets dans la bible

[Dieamond]

Version PDF :

[ Tuto ] changement des injecteurs.pdf

(765.11 Kio) Téléchargé 553 fois

[SFerrari]

Excellent, merci.
Si je peux me permettre, avant de retirer les injecteurs, passer un petit coup d'aspirateur autour, afin d'éviter de risquer de faire tomber des saletés, il y a eu pas mal de soucis avec ça chez certaines personnes...

[Tamis]

Merci beaucoup pour ce tuto Yoan !
Cela va bien m'aider pour la MAF Mod :)

[Jojo6-7]

Hello,

En complément du tutoriel de Yoan

Je souhaite partager avec vous une astuce que j'ai utilisé hier après avoir bien galéré sur le passage aux injecteurs 2ZZ.

En effet les caoutchoucs amortisseur restaient bien coincés dans la culasse, impossible a déloger.

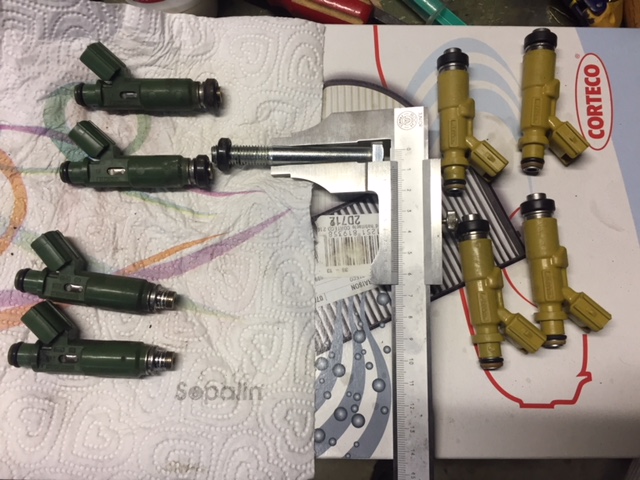

Pour les sortir, aspérger de WD40, puis prendre une vis M10 qui correspond impeccable pour fileter en douceur dans le caoutchouc et avoir la prise nécessaire a son extraction.

J'ai monté des injecteurs 2ZZ d'occasion mais avec des amortisseurs neufs que j'ai commandé chez Toyota.

Même avec cette astuce il faut tirer relativement fort. (Et sans cette astuce c'est quasi mission impossible)

[f5bqp]

Bonjour les MRSistes,

C'est nickel vos tutos, BRAVO!
Je suis aussi sur le forum d'une autre auto, c'est à mourir ...
Aucune info des membres, les seuls qui donnent de l'info techos c'est ceux qui possèdent l'auto et qui ne sont pas membre du club . :shock:

[milosavljevicm]

Tu peux démonter les amortisseurs avec les injecteurs

[castro94]

Hello,

En complément du tutoriel de Yoan

Je souhaite partager avec vous une astuce que j'ai utilisé hier après avoir bien galéré sur le passage aux injecteurs 2ZZ.

En effet les caoutchoucs amortisseur restaient bien coincés dans la culasse, impossible a déloger.

Pour les sortir, aspérger de WD40, puis prendre une vis M10 qui correspond impeccable pour fileter en douceur dans le caoutchouc et avoir la prise nécessaire a son extraction.

J'ai monté des injecteurs 2ZZ d'occasion mais avec des amortisseurs neufs que j'ai commandé chez Toyota.

Même avec cette astuce il faut tirer relativement fort. (Et sans cette astuce c'est quasi mission impossible)


Salut tout le monde

J'espère que vous allez tous bien avec vos familles .

Je confirme très bonne méthode pour enlever les amortisseurs les quatre sont restés bloqué lors de mon changement même avec un peu WD40 il à fallu forcer un peu ils était bien collés.
Je pense que j'aurai bien galéré merci Jojo pour l'astuce

[leon8121]

J'ai aussi fait la modif… par contre on me dit que je fume blanc surtout en charge (dans les montées).
