Je ne sais plus si le tuto existe déjà sur MRSP. :?
Je sais qu'il existe sur d'autres forums et d'autres plateformes...
Alors voici comment démonter un pc avant. :smt047
Outils :
Cliquet avec une douille de 10 et de 12, petit tournevis plat.
Flèche rouges sont des repères visuel de pièces a démonter.
Flèche en pointilles jaune sont le mouvement a effectuer.
Temps : je dirais pour quelqu'un qui ne connait pas... environ 2 heures, ... :wink:

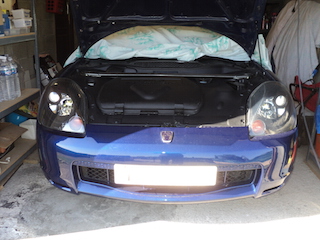

- Vue d’ensemble.
- 1.JPG (62.99 Kio) Vu 1451 fois

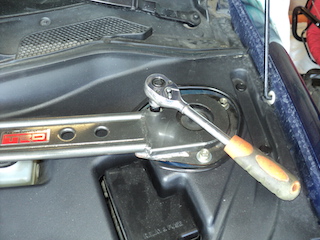

- Démontage de la barre anti-rapprochement si vous en avez une.
Avec un cliquet et une douille de 12, il y a 3 vis a droite et 3 a gauche. - 2.JPG (54.22 Kio) Vu 1451 fois

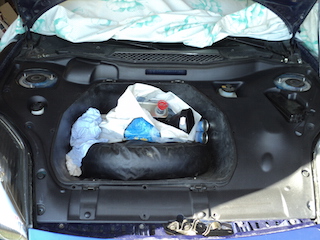

- Retirer le volet du coffre avant et tirant fermement vers l'avant du véhicule.
Puis il faut retirer tous les clip de maintient du cache plastique avant - 3.JPG (62.45 Kio) Vu 1451 fois

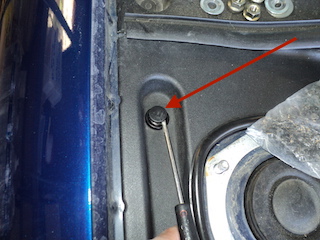

- Pour cela il faut faire levier avec un petit tournevis plat sur la partie central pour libérer le blocage.
- 4.JPG (50.52 Kio) Vu 1451 fois

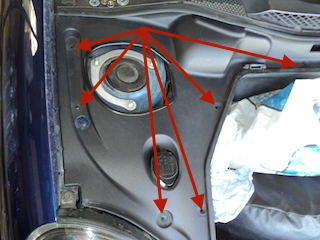

- Vu d’ensemble, au total il doit y avoir 18 clips a retirer.
Attention a ne pas oublier autour du coffre avant. ;-) - 5.JPG (64.08 Kio) Vu 1451 fois
- A l'aide d'un cliquet de 10 retirer les 4 vis sur la crash barre.
- 7.JPG (64.53 Kio) Vu 1451 fois

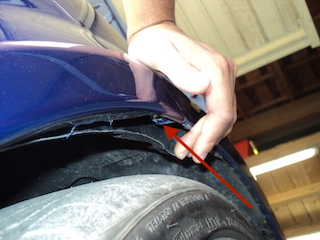

- A la jonction PC avant et les ailes faire sortir délicatement la protection le pare boue des roues.
Il y a une vis de chaque coté caché derrière.
Il faut également la dévisser ( toujours avec un cliquet et une douille de 10 ). - 8.JPG (68.07 Kio) Vu 1451 fois

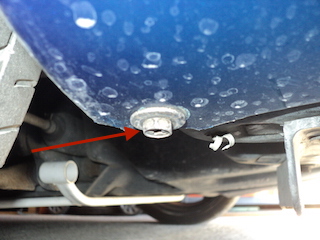

- Sous la caisse a la jonction Pc avant et les pares boues il y une vis de caques coté a dévisser .
( toutes les vis dessous véhicules sont facilement visibles ) - 9.JPG (55.79 Kio) Vu 1451 fois

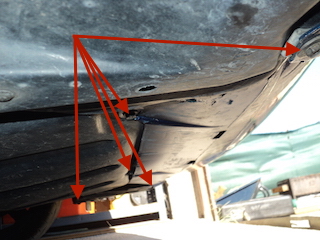

- Dévisser toutes les vis inférieures avec cliquet de 10 ( total X5 ).
Pour info: il y a en 2 vis qui sont plus dur a dévisser ! car elles sont visser sur le structure mais rien de grave;-)
Ont les reconnaitra pour le remontage car elles n'ont pas le même filetages . - 11.JPG (70.92 Kio) Vu 1451 fois

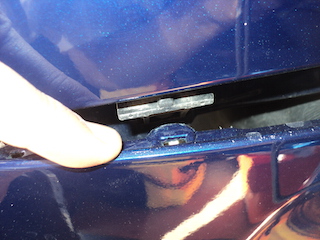

- Sur le coté au niveau de la jonction des aile pousser avec le pouce pour désolidariser les 2 éléments.
- 12.JPG (61.31 Kio) Vu 1451 fois

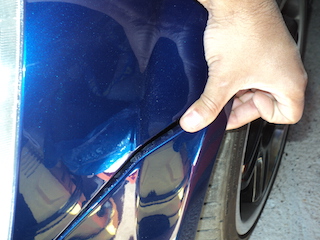

- Il y a 2 clips de chaque cotés qui font partie du PC a désolidariser
Il faut tirer vers soi délicatement. - 13.JPG (46.93 Kio) Vu 1451 fois
- L'on vois bien le système de fixation sur cette photos .
- 14.JPG (60.06 Kio) Vu 1451 fois

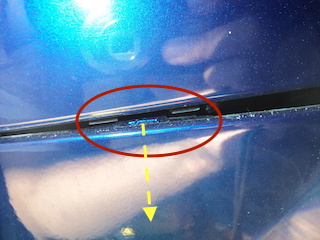

- Il faut faire glisser délicatement la partie du PC vers l'avant
- 16.JPG (65.47 Kio) Vu 1451 fois

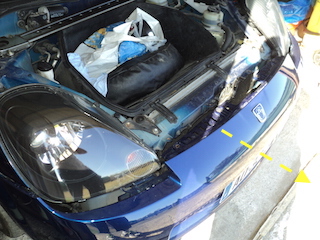

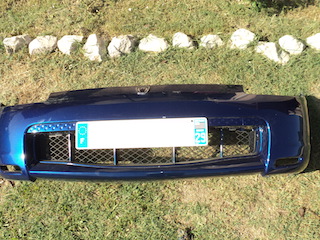

- Le faire des 2 coté pour désolidariser le PC.
Il vient tout seul...
Ils sont bon les ingénieurs TOYOTA ;-) - 17.JPG (71.53 Kio) Vu 1451 fois

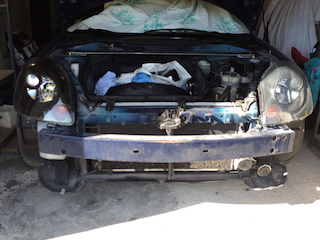

- Opération Terminer.
Le petit plus: passer délicatement un coup de balayette sur le radiateur afin de le libérer des moucherons, guêpes et autres insectes en tous genres.
Ca ne peux lui faire du mal !!! - 18.JPG (68.8 Kio) Vu 1451 fois
